ООО "Асбестовский котельно-машиностроительный завод" производит трубы со спирально-ленточным оребрением.

Оребренные трубы предназначены для использования в теплообменниках воздушно-водяной и воздушно-маслянной систем электрических машин и трансформаторов общего назначения.

Все конструкции теплообменных оребренных труб защищены авторскими свидетельствами.

Оребренная труба изготавливаются без защитного покрытия длинной до 6 м, а для тропического климата с защитным анодно-окисным покрытием, длиной до 2,5 м.

Оребрение производится методом прикорневой приварки ленты непрерывным швом с использованием ТВЧ.

Преимущества оребренных труб:

  • Коэффициент теплопередачи увеличивается до 50%
  • Расход труб сокращается до 50%
  • Общий вес теплообменников снижается на 30-40%
  • Ресурс работы поверхности нагрева увеличивается в 2-3 раза за счет снижения скорости в шахтах и уменьшается абразивный износ
  • Уменьшение на 20-25% аэродинамического сопротивления за счет снижения скорости дымовых газов
  • Снижение температуры дымовых газов за счет увеличения поверхности нагрева без расширения шахты

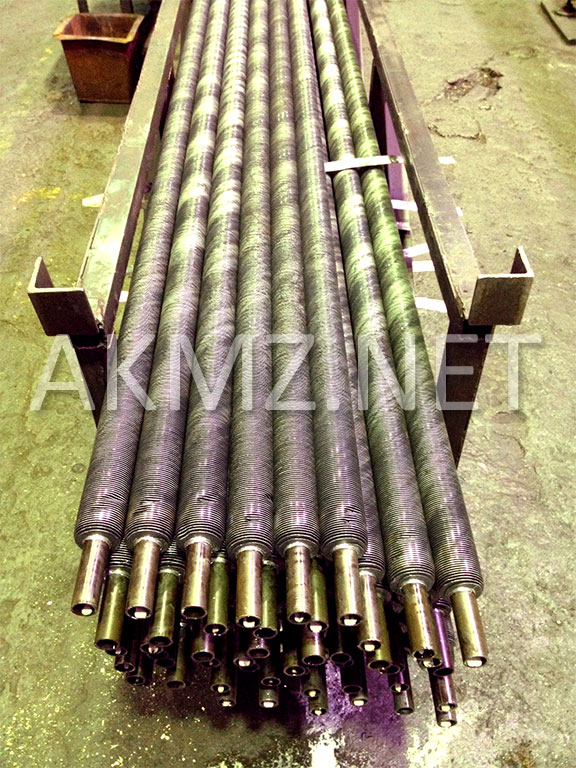

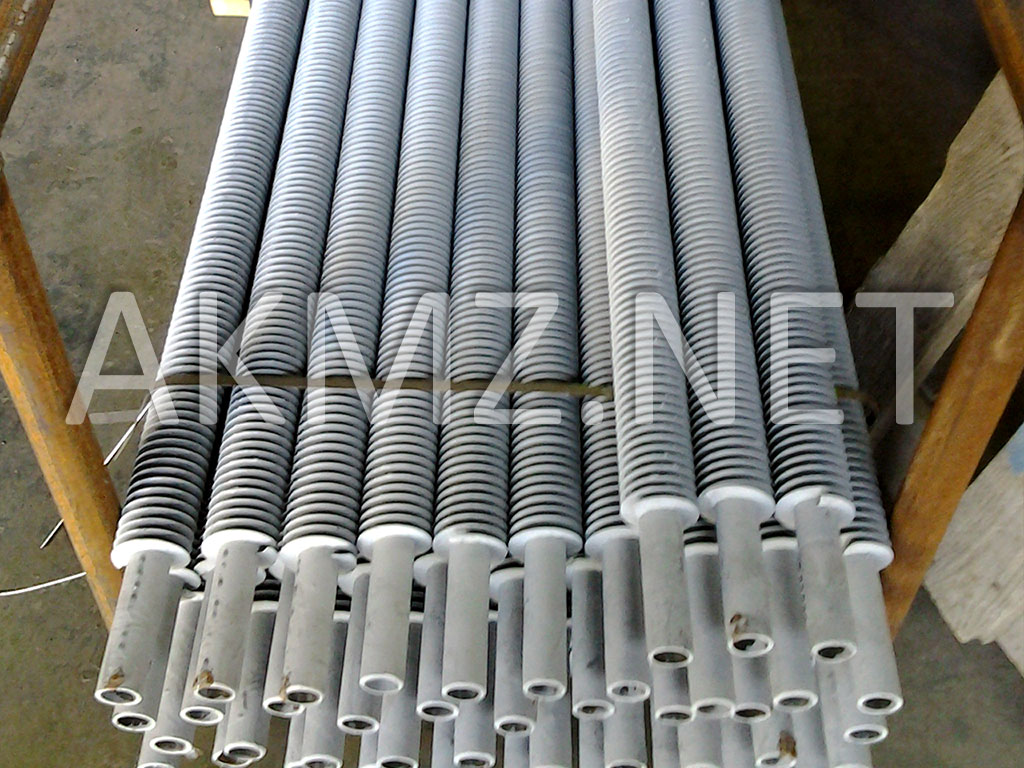

Фото произведенной оребренной трубы для АВО 25х2мм, оребрение алюминиевое, диаметр 56мм, шаг 2.5мм.
Произведена для компании "химтехнологии", г. Екатеринбург.

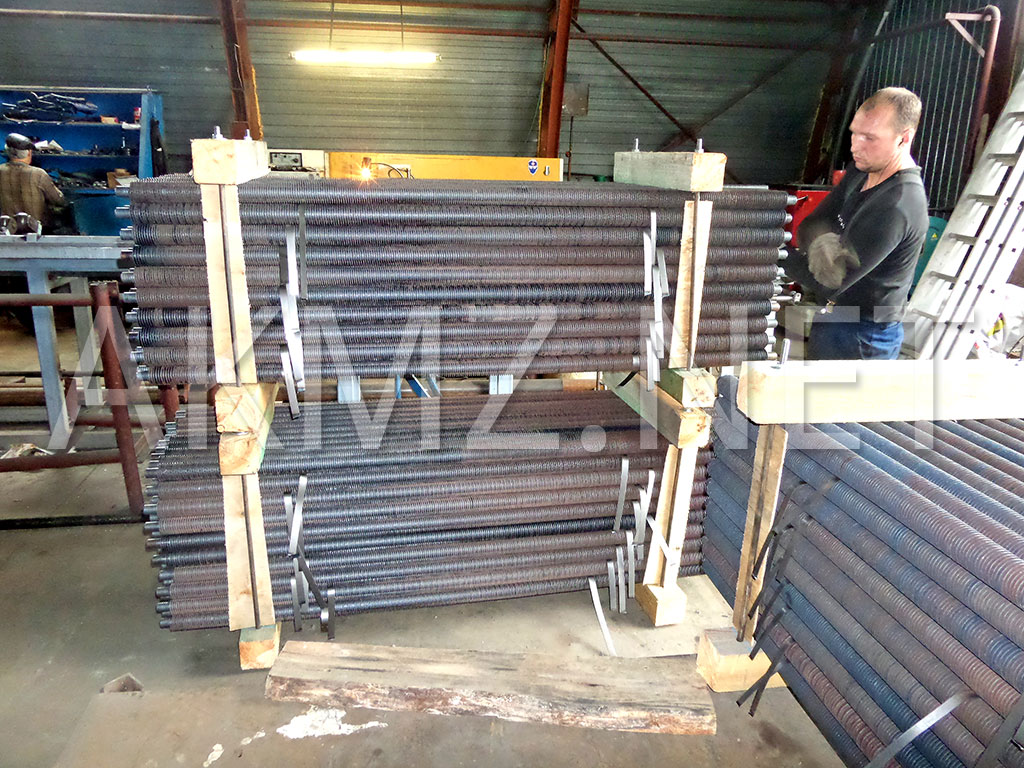

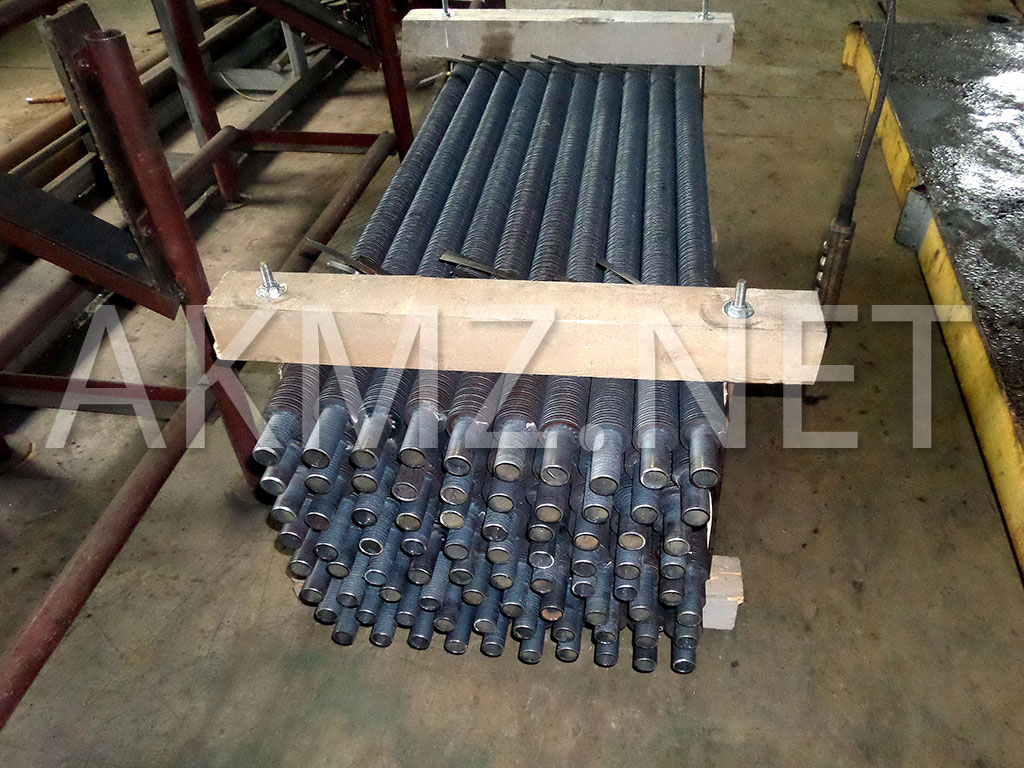

Фото произведенной трубы оребреннной 38х3мм со стальным приварным ленточным оребрением.
Произведена для химического предприятия, р. Узбекистан.

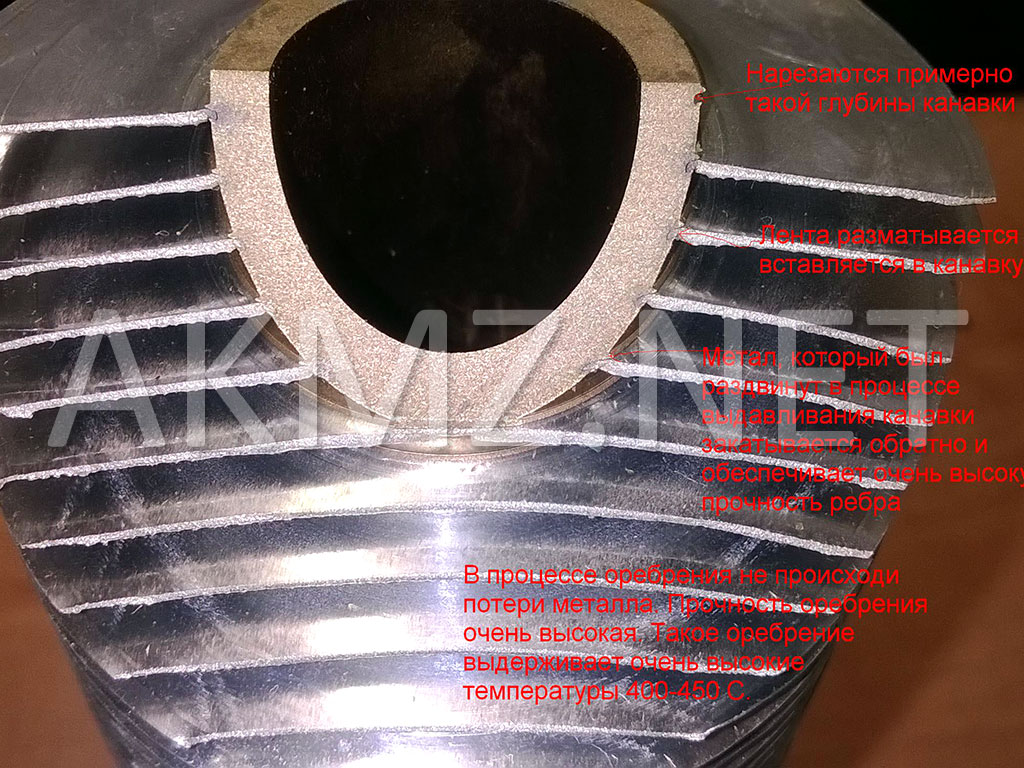

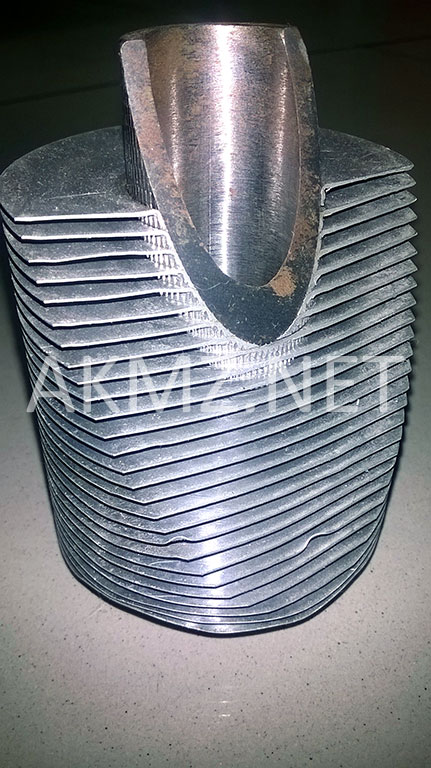

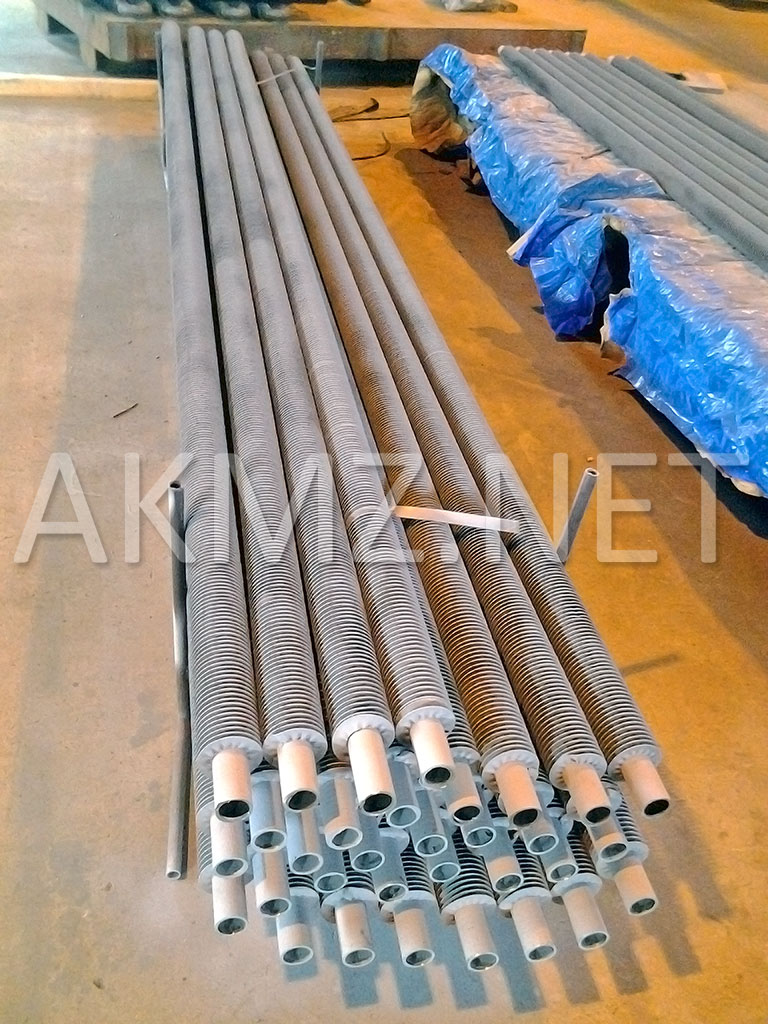

Фото трубы оребренной 25х2 Ламш 77 с алюминиевым оребрением, диаметр 57мм,шаг 3мм.
Произведена для Туркменбашинского НПЗ, р. Туркменистан.

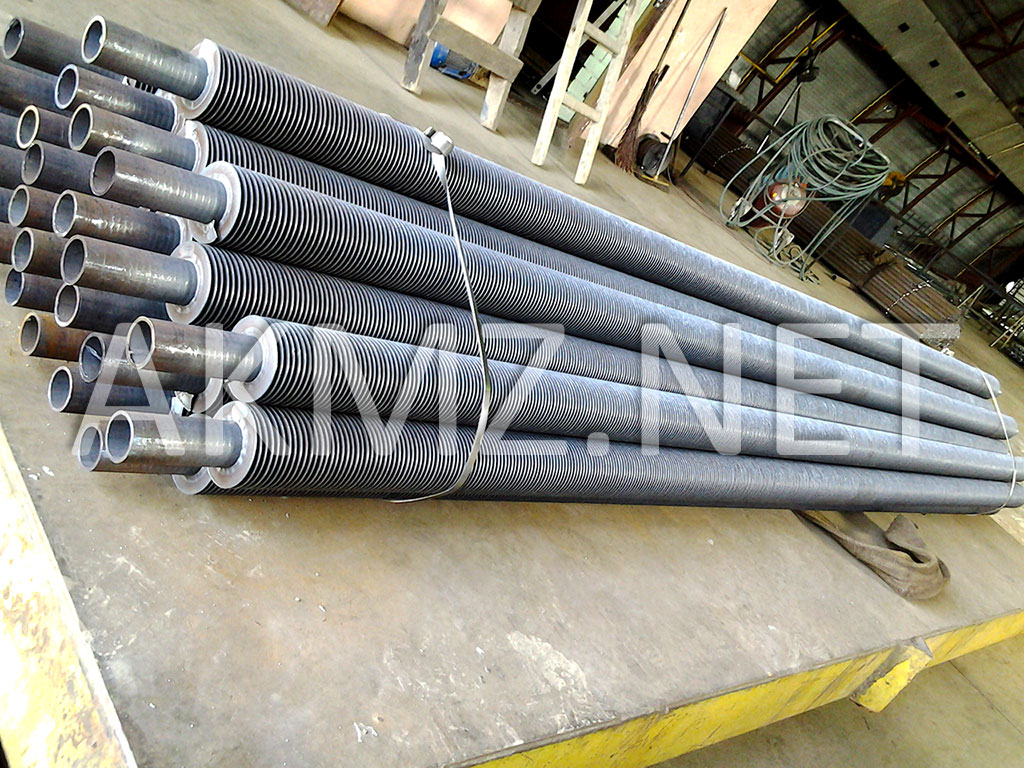

Труба произведенной оребренная 32х5мм со стальным ленточным приварным оребрением.
Произведена для ТОО IMC ERIDA, р. Казахстан

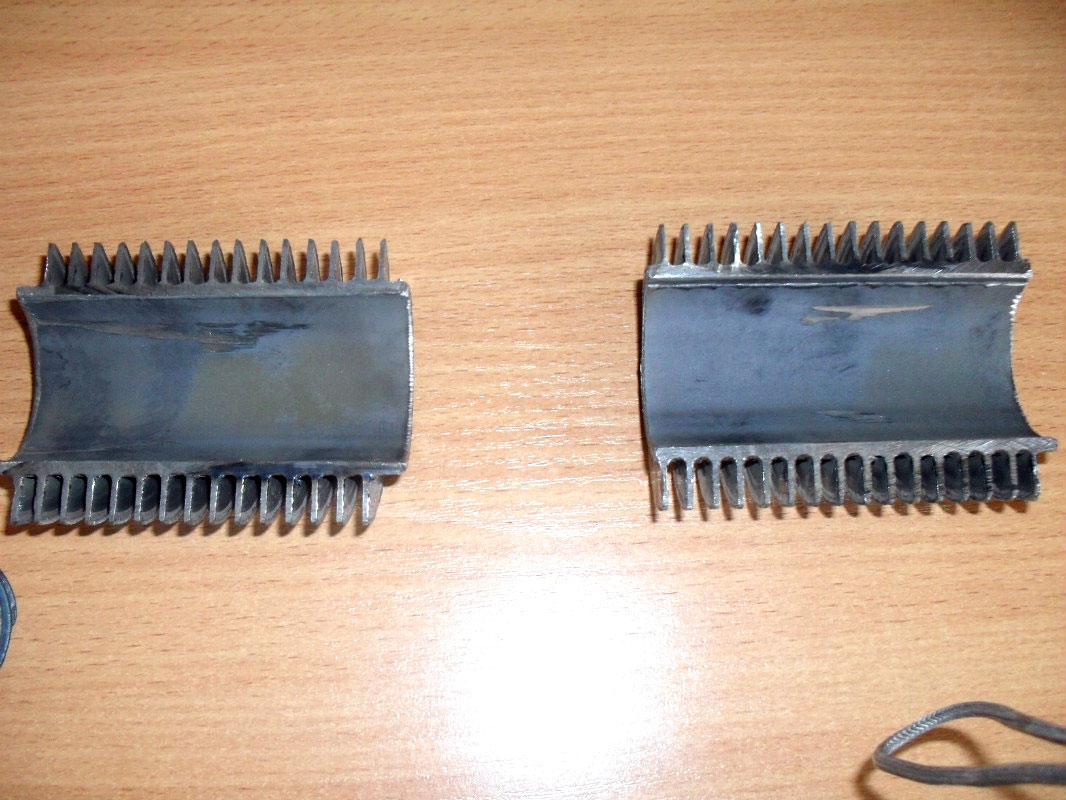

Фото произведенной трубы оребренннаой 25х2мм, нержавеющая сталь 12Х18Н10Т, лента 08Кп
Произведена для НПП 35 механический завод, г.Калуга, для УТО.

Оребренная труба

Оребренная труба

Оребренная труба

Оребренная труба

Труба оребренная

Труба оребренная

Труба оребренная

Труба оребренная

Труба оребренная

Оребренная труба биметаллическая

Труба оребренная биметаллическая

Труба оребренная биметаллическая

Оребренная труба

Труба оребренная

Труба оребренная

Оребренная труба

Труба оребренная

Труба оребренная

Оребренная труба

Труба оребренная

Труба оребренная

Применение оребренных труб

  • теплообменники
  • теплоутилизаторы
  • подогреватели
  • экономайзеры
  • калориферы
  • конденсаторы воздушного охлаждения
  • энергетическая промышленность
  • химическая промышленность
  • нефтеперерабатывающая промышленность

Для оребрения труб используются трубы и лента из углеродистой, низколегированной и аустенитной стали, которая приваривается непрерывным швом с использованием ТВЧ.

Рекомендуемые размеры ленты для оребрения труб

Углеродистая, низколегированная и легированная сталь: 1*11; 1*12; 1*15; 1,3*17; 1,5*20
Высоколегированная сталь: 0,8*10; 1,25*12; 1,3*12; 1,3*15

Рекомендуемые сочетания марок стали трубы и ленты для оребрения

Марка ленты Марка трубы
08КП, 08ПС 10, 20, 09Г2С, 10Г2, 12Х1МФ, 12МХ, 15ХМ
08Х18Н10 08Х18Н10Т, 08Х18Н12Т, 12Х18Н10Т, 12Х18Н12Т

Чертеж оребренная труба

h - высота ребра
t - шаг оребрения
b - толщина ребра
S - толщина стенки трубы
d - диаметр трубы
D - диаметр оребренной трубы (общий)

Для оребрения используются труба и лента из углеродистой, низколегированной и аустенитной стали, которая приваривается контактным способом.

Оребренная труба может использоваться в теплообменниках (теплоутилизаторах, котлах-утилизаторах подогревателях, экономайзерах, калориферах, конденсаторах воздушного охлаждения, продуктовых змеевиках нагревательных печей, батареях отопления) в энергетике, химической, нефтеперерабатывающей и других отраслях промышленности.

Вся выпускаемая продукция заводом "АКМЗ" соответствует государственным стандартам и техническим условиям.

Уточнить условия изготовления трубопроводов и паропроводов, а так же сформировать заказ Вы можете, обратившись к специалистам нашей компании.
